ATCA-ICP2000
通用高性能計算板ATCA-ICP2000采用1顆國產自主高性能多核FT-2000+CPU設計實現。FT-2000+為64核、最高頻率為2.3GHz，峰值性能588Gflops的高性能ARM多核微處理器，支持DDR4存儲器（最大支持容量1TB）、高速系統總線PCIE 3.0（提供33lane，最大支持5個端口），功耗約為100瓦。
ATCA-ICP2000配置不低于128GB內存，CPU還通過2路PCIE接口連接到網絡加速模塊，每個網絡加速模塊提供2路 100G高速網絡接口。ATCA-ICP2000通過網絡加速模塊連接硬件系統內交換板，實現數據交換和規模擴展，具有較為平衡的計算、訪存和通信能力。此外，計算板上還集成了板上監控管理模塊BMU，通過以太網接口連接到系統級CMU，對模塊內器件進行監控管理。

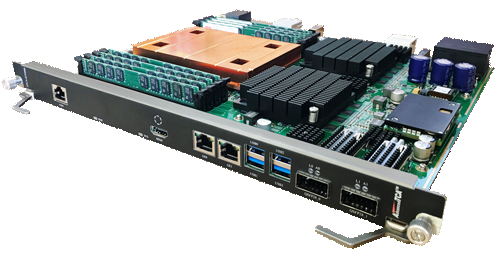

ATCA-ICP2000板卡側視圖
物理特性 |
形態 |
符合PICMG 3.0 Revision 3.0 AdvancedTCA Base Specification |
尺寸 |
280mm(長)×322.25mm(寬)×27mm(高) |
|
功耗 |
Typcial: 250W; Max: 300W |
|
溫度范圍 |
工作環境溫度：0~ 40℃ |
|
存儲環境溫度：-40 ~ 85℃ |
||
基本特性 |
處理器 |
飛騰FT-2000+：ARM V8架構，64核@2.0~2.3GHz，功耗100W |
操作系統 |
Linux Kernel，已經適配麒麟操作系統 |
|
內存 |
8個DDR4 ECC內存插槽，工作速率2400Mbps |
|
最大支持1TB DDR4 ECC內存 |
||
固件Flash |
128MB Nor Flash(存放FPGA鏡像)、8MB SPI Flash(存放BIOS) |
|
硬盤接口 |
1路M.2接口(NVMe協議)：PCIe Gen3.0 x4，支持2280和2242尺寸 |
|
SSD固態硬盤 |
||
I/O特性 |
Base接口 |
Base:2x 10/100/1000M BASE-T |
Fabric接口 |
Fabric:2x 100G BASE-KR4(支持LR4,SR4,CR4) 兼容2x 40G BASE-KR4 (支持LR4,SR4,CR4)，由網絡加速模塊引出 |
|
前面板 |
2個100GE QSFP28(兼容40GE)，由網絡加速模塊引出 |
|
1 x COM (RS-232), 2 x 10/100/1000BASE-T |
||
4 x USB 3.0 Type A, 1 x HDMI port |
||
LED燈(PWR、SYS) |
||
Zone3(RTM) |
1路PCIe (3.0) x 4 |
|
12路10GBASE-KR：由網絡加速模塊引出 |
||
網絡加速 模塊(共2個) |
FPGA芯片 |
Intel Arria 10系列高性能FPGA |
外掛存儲顆粒 |
每個加速模塊設計4組x16 DDR4顆粒，單個顆粒最大容量8Gb |
|
其他 |
與FT2000+互聯：每個加速模塊配置2路PCIe (3.0) x8 |
