高速骨干網流量采集與分流實現方案
所謂流量采集，就是將網絡流量通過物理層、數據鏈路層的信號解析和解幀，實現IP原始報文的獲取。骨干網流量采集系統是一種對骨干網進行流量獲取并分析的系統，主要應用于運行商廣告推送、運行商計費取證服務、運行商信令監控服務、園區網審計、大數據分析等領域。
2、高速網絡流量采集系統隨著以太網技術和光纖通信技術的應用，骨干網帶寬的增長及規模的擴大，大規模的網絡流量采集面臨著數據規模龐大和流量日益復雜的挑戰，傳統的基于軟件的流量采集技術的性能已然無法滿足要求。現有的高速骨干網流量采集方案主要分為三類：基于多核處理器的流量采集方案，基于交換芯片的流量采集方案，和基于FPGA的網絡流量采集方案。
每種方案各有特色，下文將一一進行說明。
a)基于多核處理器的高速網絡流量采集系統多核處理器能夠提供強大的并行計算能力，應用于流量采集系統的主要型號有Broadcom的XLP、XLR、XLS，Cavium的CN6880、CN5880，以及Tilera的TILE-GX36等。采用此方案的系統可編程實現流量采集，還可對報文進行修改，具有較高的靈活性。但系統CPU的處理能力有限，無法真正實現線速處理，整體性能不會很高，但是由于有處理器的參與，比較復雜的處理，如流表的管理、應用層協議識別、Radius上線與報文綁定等功能比較容易實現。
交換芯片的價格較便宜，且有成熟的套片解決方案可供參考。但其過濾功能非常弱，只支持非常簡單的精確多元組過濾，無法做深度報文檢測（DPI: Deep Package Inspection），且無法支持POS和WAN等以太網接口，這也使得基于交換芯片的流量采集方案在實際使用的范圍受到限制。
c)基于FPGA的高速網絡流量采集系統基于FPGA的解決方案目前較少，主要原因是FPGA芯片價格較貴，且需自行設計所有高速電路和過濾算法，技術門檻較高，需要深厚的研發能力。但其兼有多核系統的高靈活性和交換系統的高性能，優勢也是非常明顯的。
基于多核處理器 |
基于多核處理器 | 基于多核處理器 | |
芯片價格 |
一般 | 較低 | 較高 |
硬件設計難易度 |
一般 | 較容易 | 較難 |
軟件開發難易度 |
一般 | 較容易 | 較難 |
常見網絡接口的兼容性 |
中 | 低 | 高 |
流量采集的靈活性 |
高 | 低 | 一般 |
是否實現線速處理 |
否 | 否 | 是 |
基于多核處理器+交換芯片的流量采集方案是目前應用最為普遍的方案，雖然系統整體價格略貴，但軟硬件發開難度不大，入門門檻較低。
但隨著FPGA的發展，其內部資源日益豐富，特別是內部嵌入了大量IP核，在處理速率、邏輯容量等方面不斷提升，基于FPGA的方案受到了越來越多的關注，國內外許多研究機構及公司先后推出了基于FPGA的網絡流量采集系統。

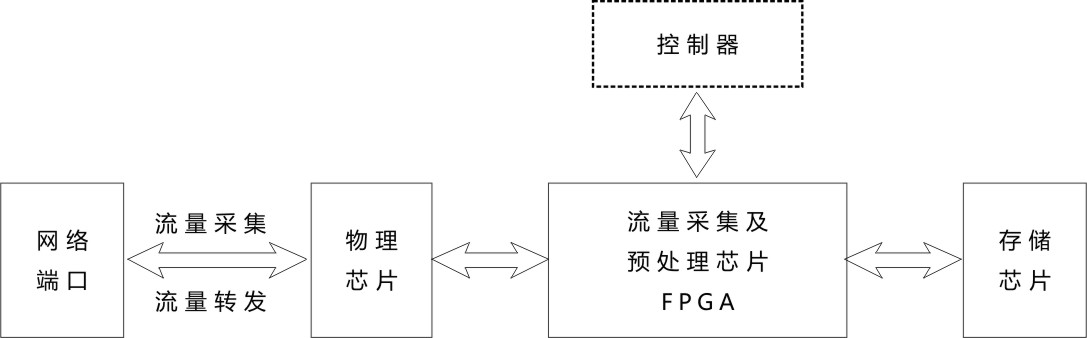

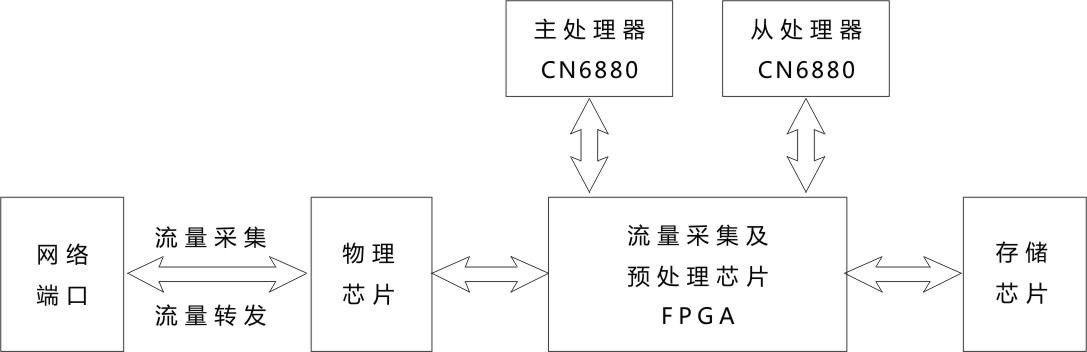

圖2所示是常見基于FPGA的流量采集系統的結構圖，流量采集及預處理平臺獲取網絡端口送來的網絡數據包，并對數據包進行流量統計和分析，最終根據流量分析的結果將網絡數據包進行分流重新轉發回網絡中。系統采用硬件和軟件協同實現設計思路，對于數據包的協議解析、數據預處理都由硬件電路實現；后端服務器進行流量的具體分析處理。通過預處理平臺對流量進行分類歸并和低負載數據傳輸，有效減少了后端服務器的工作量；服務器對預處理后的數據進行處理，可以有效降低流量處理過程的負載開銷。
3、小結戎騰網絡科技有限公司推出的100G采集設備（采用ATCA-NTW6401機箱和HFC602業務處理板卡）是目前市面上大量部署并實網驗證的設備，10G獨立機箱設備（PET160/320)是目前大量部署實網長期穩定運行的高密度協轉設備，3G/LTE產品（ATCA-NTW6402）由于采用軟硬結合方案（FPGA+NPU），單板處理能力達到40G bps 3G GRE/ 160G LTE，具有較高的性價比。
